RAD-Star 2

オートモーティブ イーサネット用のエラー キャプチャ機能を備えたアクティブ タップ / ゲートウェイ / メディア コンバーター

アクティブ タップ / メディア コンバーター / 車載イーサネット用ゲートウェイ

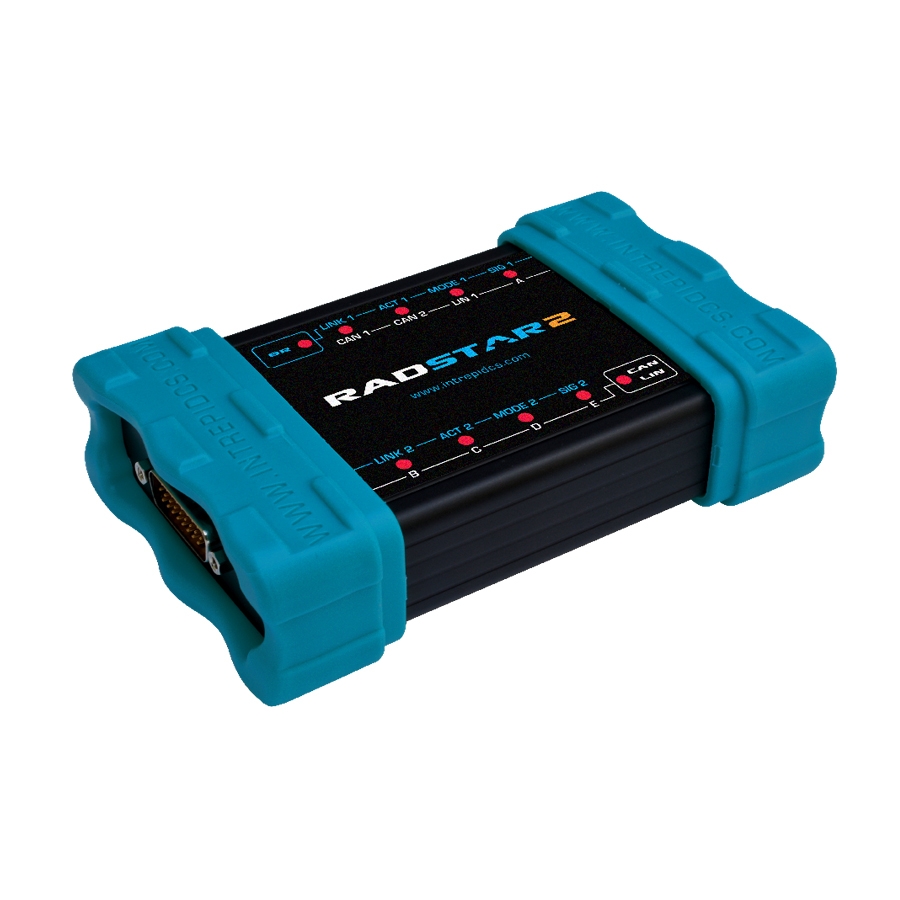

Intrepid の RAD-Star 2 は、車載イーサネット用の多目的アクティブ タップおよびメディア コンバータです。RAD-Star 2 を使用すると、1 組の 100BASE-T1 (BroadR-Reach®) 接続を監視したり、ラップトップを 2 つの 100BASE-T1 ECU またはその他のデバイスに接続したりできます。RAD-Star 2 は、10/100/1000BASE-TX へのゲートウェイとして、あらゆる標準イーサネット デバイス、ラップトップ、またはデータ ロガーを 100BASE-T1 と互換性を持たせます。

RAD-Star 2 には 2 つの 100BASE-T1 (BroadR-Reach®) PHY があり、ECU および/またはスイッチ ポート間の単一リンクを利用できます。また、最大 2 台のデバイスのメディア コンバーターとして機能するように構成することもできます。車載イーサネット機能に加えて、2x CAN FD チャネルを提供します。

アプリケーション

RAD-Star 2 には、次のようなさまざまな用途に理想的なツールとなる多くの機能があります。

  • ECUレベルおよびシステムレベルの自動テスト
  • 車載イーサネット ネットワーク監視
  • ネットワークシミュレーション / レストバスシミュレーション
  • 車載 Ethernet から CAN FD ゲートウェイへのアプリケーション
  • 車載イーサネットまたは CAN FD を介した ECU の再フラッシュ

特徴

  • 車載イーサネットのマスターとスレーブ間の全二重通信を最小限の遅延でコピー
  • フレームのカプセル化により、不良/拒否されたフレームがキャプチャされます
  • すべてのイーサネットおよび CAN FD フレームに 10 ns の精度でタイムスタンプを付与
  • Tap には基本的なフィルタリング機能とルーティング機能があります
  • バッファリング機能を備えた 100BASE-T1 から 10/100/1000BASE-TX へのブリッジとして機能
  • プログラム可能な 100BASE-T1 から CAN FD へのゲートウェイとして機能
  • AVB、PTP、TSNのサポート
  • 柔軟な設計により、将来のプロトコル用に更新されたイーサネット MAC 設計が可能
RAD-Star 2

ECU / ゲートウェイのテスト



RAD-Star 2 は、2 つの ECU (ホスト) 間、または ECU と 100BASE-T1 スイッチ間、さらに 2 つの CAN FD ネットワーク間を最大 10 ns の時間精度でテストする機能を備えています。これにより、ECU テスト アプリケーションだけでなく、ポート間およびイーサネットから CAN FD へのレイテンシ テストにも最適です。

アクティブタップモード

RAD-Star 2 の主な用途は、1 組の 100BASE-T1 (BroadR-Reach®) オートモーティブ イーサネット デバイス間に透過的に介在するアクティブ タップとして機能することです。これらは、ECU からスイッチへのリンクまたは ECU から ECU へのリンクのいずれかです。タップされたリンク上の各デバイスからのトラフィックは、そのパートナーに転送され、ネットワークのシームレスな運用が保証されます。すべてのメッセージのコピーも集約され、RAD-Star 2 のギガビット イーサネット リンクを介して PC に送信され、Vehicle Spy Enterprise ソフトウェアを使用して分析できます。

メディア コンバーター モード

RAD-Star 2 は、メディア コンバーターとして機能するように構成することもでき、PC が 2 つの車載用イーサネット ECU とやり取りできるようになります。これにより、ノードをシミュレートしたり、直接診断や ECU フラッシュを実行したりできます。さらに、「ピュア」メディア コンバータ モードは、メッセージのカプセル化を無効にし、異なるビット レートのメディア間の接続を可能にし、必要に応じてバッファリングします。

Vehicle Spy Enterprise ソフトウェア

RAD-Star 2 は、Intrepid の強力なVehicle Spy Enterpriseソフトウェアと併用すると最適です。Vehicle Spy を使用すると、CAN FD フレームと同期した不良または認識されないフレームであっても、タップまたはメディア変換された車載イーサネット ネットワーク上のトラフィックを表示できます。また、PC から車載イーサネット ECU にメッセージを送信し、レイテンシ テスト、ECU 適合性テストなどを実行することもできます。
