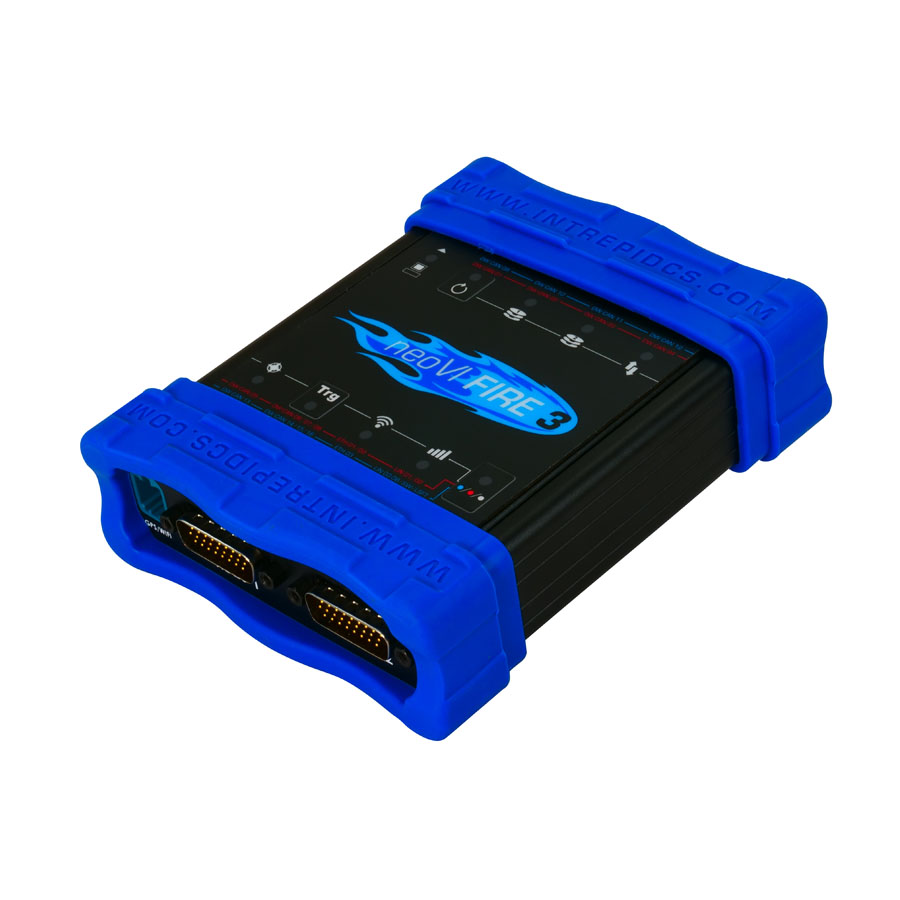

neoVI FIRE 3

최첨단 멀티프로토콜 차량 인터페이스, 게이트웨이 및 Data Logger

차량 네트워크 인터페이스 및 CAN FD 및 이더넷이 포함된 데이터 로깅 시스템

CAN FD 16개, LIN 8개, 이더넷 인터페이스 3개, neoVI FIRE 3은 가장 진보된 다중 프로토콜 차량 네트워크 인터페이스 및 데이터 로거입니다. neoVI FIRE 3에는 16개의 CAN FD 네트워크, 최대 8개의 LIN 네트워크, 1Gb 10/100/1000BASE-T 2개, 10/100BASE-Tx 1개가 있습니다. 모든 네트워크는 동시에 실행되며 하드웨어 타임스탬프가 있습니다. 완전히 절연된 고속 이더넷 인터페이스를 사용하면 네트워크나 컴퓨터에 손상을 주지 않고 메시지를 주고받을 수 있습니다.

기능

  • DW CAN/CAN FD 채널 16개*
  • 소프트웨어 지원 CAN 종단 8개
  • LIN 채널 8개
  • SW CAN* 2개
  • LSFT CAN* 2개
  • DoIP 활성화 라인 2개
  • DoIP, XCPoE 등과 함께 사용할 경우 1Gb 10/100/1000BASE-T 2개, 10/100BASE-T 1개
  • 전체 크기 SD 카드 슬롯 2개. SD 3.0과 호환되며 최대 2테라바이트의 총 저장 공간을 지원합니다. 최대 800Mbps 로깅 성능. (32GB SD 카드 1개 포함, 표준)
  • 25ns에서 모든 메시지의 하드웨어 타임스탬프 및 백업을 위한 실시간 시계
  • 내부 듀얼 밴드 802.11a/b/g/n WiFi(소프트웨어 선택 가능 내부 또는 외부 안테나 포함)
  • 10개의 프로그래밍 가능한 3색 LED가 링크, 오류 및 활동 상태 표시
  • 장치 케이스에 내장된 멤브레인 버튼을 프로그래밍하여 데이터 로그 또는 기타 이벤트 트리거
  • 9 DOF IMU(가속계, 자이로스코프 및 자력계)
  • 내부 확장 온도 배터리로 안전한 종료 가능
  • 외부 GPS 안테나가 있는 고정밀 GPS
  • Buzzer
neoVI FIRE 3

향후 사용 가능한 기능

  • RAD-IO2 또는 neoVI MIC2 수동 트리거와 같은 액세서리용 USB Type-A 커넥터 1개
  • 범용 MISCIO 4개
  • 2개의 CAN FD 채널에서 즉시 작동
  • Intrepid Security Module은 하드웨어 사이버 보안 및 내장된 C 코드 기능 제공
  • 일반화된 정밀 타이밍 프로토콜(gPTP)
  • IP 카메라를 통한 HD 비디오 녹화
    • AXIS P-Series 및 F-Series 카메라 지원
    • 720p 및 최대 30FPS의 HD 카메라 지원
  • 2TB SD 카드 2장으로 최대 4테라바이트의 저장 공간 제공
  • 외부 모뎀 지원(RAD-4G)

*DW CAN, SW CAN, LSFT CAN, LIN 또는 DoIP 활성화를 지원하도록 구성 가능한 채널 2개를 구성할 수 있습니다.

애플리케이션

  • 차량 네트워크 도구
  • 장비 단독형 데이터 로거
  • WiFi 또는 이더넷을 통한 자동 다운로드가 가능한 무선 데이터 로거
  • 장비 단독형 ECU 또는 차량 시뮬레이터
  • 차량 내 데이터 수집 시스템
  • 캡티브 테스트 플릿 데이터 수집
  • 차량 관리
  • J2534 및 RP1210(GM DPS, GM SPS, Ford DET, DiagRA, Chrysler CDA 등)을 통한 차량 통과 인터페이스 지원

장비 단독형 로깅, 스크립트 및 시뮬레이션

neoVI FIRE 3은 차량 네트워크 어댑터로 작동할 뿐만 아니라 장비 단독형 모드에서도 작동할 수 있습니다. 실시간 스크립트를 실행하고, 두 개의 이동식 풀 사이즈 SD 카드에 데이터를 기록하며, ECU와 게이트웨이를 동시에 시뮬레이션할 수 있습니다! 컴퓨터 없이 SD 카드의 데이터를 사용하여 ECU 장비 단독형으로 스크립트를 실행하는 것도 가능합니다. neoVI FIRE 3는 안정성과 PC 호환성을 위해 실시간, 오류 방지 FAT32 스토리지를 사용하여 2개의 풀 사이즈 SD 카드에 로깅할 수 있습니다. neoVI FIRE 3에는 모든 메시지의 하드웨어 타임스탬프를 위한 실시간 시계도 있습니다. 강력한 전원 관리 시스템은 neoVI FIRE 3의 전원을 자동으로 끄고 네트워크 활동 또는 PC 연결을 기반으로 다시 작동합니다.

스크립팅의 힘 – Core Mini

독점 프로토콜을 지원하거나, 데이터 로거와 병렬로 실행되도록 시뮬레이션을 설정하거나, 기타 사용자 지정 작업을 수행해야 하는 경우, CoreMini 스크립팅 환경을 사용하면 고유한 요구 사항에 맞게 기본 기능을 확장할 수 있습니다. 이것은 전체 시스템을 매우 유연하고 적응 가능하게 만듭니다.

원격 연결 및 위치 서비스

neoVI FIRE 3에는 온보드 듀얼 밴드 802.11a/b/g/n WiFi가 있습니다. 또한 neoVI FIRE 3에는 2.5미터 이내의 정확도를 자랑하는 10Hz GPS가 탑재되어 있습니다. GPS는 차량 관리 도구로서 그리고 위치를 테스트 데이터와 연관시키기 위한 데이터 로깅 세션 내에서 제공됩니다.

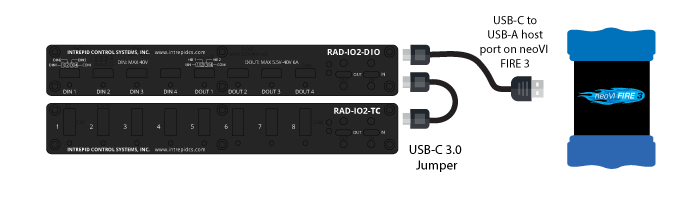

RAD-IO 2 장비 지원

neoVI FIRE 3는 견고한 RAD-IO2 제품과 페어링하여 절연된 GPIO 및 열전대 인터페이스를 제공할 수도 있습니다. USB를 통해 neoVI FIRE 3에 직접 연결하면 GPIO와 차량 네트워크 데이터를 동시에 수집할 수 있습니다. RAD-IO2 시리즈는 또한 RAD-IO2 CAN-Hub를 사용하여 neoVI Fire 3의 사용되지 않는 CAN/FD 네트워크에 직접 연결될 수 있습니다. 최대 4개의 RAD-IO2 장치를 데이지 체인 방식으로 연결할 수 있습니다. 체인 길이는 USB 또는 CAN HUB를 통해 체인에 공급되는 전류에 의해 제한됩니다.

neoVI 비교표

neoVI Fire 3 neoVI Fire 3 FlexRay neoVI RED 2-8 neoVI Connect RAD-Gigastar ValueLOG
Interface to PC Ethernet Ethernet Ethernet USB / Ethernet USB
Ruggedized IP67 Yes
Ethernet Interfaces 2x 1 Gb 10/100/1000BASE-T, 1x 10/100BASE-Tx for use with DoIP, XCPoE and more 2x 1 Gb 10/100/1000BASE-T, 1x 10/100BASE-Tx for use with DoIP, XCPoE and more 2x 1 Gb 10/100/1000BASE-T 1x 1 Gb 10/100/1000BASE-T 2x 100BASE-TX / 1000BASE-T / 1000BASE-X SFP, 2x 100/1000BASE-T1 Up to 1x Ethernet (100BASE-TX for DoIP, switchable for 2x CAN FD network)
FlexRay (FlexRay VNET) 2 2
CAN Dual Wire 16 15 Up to 8 8 6 4
CAN FD Dual Wire 16 15 Up to 8 8 6 4
Single Wire CAN 2 2 1
DoIP 2 2 2 2 1 1
LIN / K-Line 8 4 2 2 1 1
Voltage Input 5-60V 5-60V 5-60V 5.5-60V 4.5-40V
IMU (accelerometer,gyroscope and magnetometer) Yes Yes Yes Yes
WiFi Internal dual-band 802.11a/b/g/n WiFi Internal dual-band 802.11a/b/g/n WiFi Internal dual-band 802.11a/b/g/n WiFi Internal dual-band 802.11a/b/g/n WiFi Optional
Wireless neoVI Yes Yes Yes Yes Optional
Modem External External External Internal Optional
GPS Built-in Built-in Built-in Internal Built-in
HD video recording via IP Cameras Features Available in Future Features Available in Future Features Available in Future Yes
Storage Type / Included Size (Largest Size) 2x Full-size SD card slots. SD 3.0 compatible and supporting up to 2 terabytes of total storage. Up to 800 Mbps logging performance. (1x 64 GB SD card included standard) 2x Full-size SD card slots. SD 3.0 compatible and supporting up to 2 terabytes of total storage. Up to 800 Mbps logging performance. (1x 64 GB SD card included standard) 2x Full-size SD card slots. SD 3.0 compatible and supporting up to 2 terabytes of total storage. Up to 800 Mbps logging performance. (1x 64 GB SD card included standard) 64 GB eMMC, with larger capacity available upon request. 64 GB, Optional storage up to 512 GB available upon request. 32GB eMMC storage
