WaveBPS

ポータブル低レベルアナログシリアルデータ解析

現実の世界では、プロトコル ツールが十分な情報を表示しないところまで問題が発生することがよくあります。より深いレベルで何が起こっているのかを理解する必要があります。



WaveBPS は、このような状況で役立ちます。これは、FlexRay、CAN、LIN、UART (J1708、K-Line、SCI、RS232、GM CGI)、J1850、SPI、および I2C などのネットワーク テクノロジで使用されるデジタル プロトコルのアナログ波形をキャプチャおよび分析するための高度なツールです。

WaveBPS

汎用的な監視に加えて、WaveBPS は、まれな、または断続的なプロトコル違反をすばやくキャプチャできます。たとえば、散発的に発生するエラー フレームを追跡できます。WaveBPS を使用すると、ソフトウェア ベースのプロトコル実装にタイミング違反がないことを確認することもできます。



 ソフトウェアとさまざまなプロトコルでの使用方法を学ぶための無料試用版については、お問い合わせください。準備ができたら、標準バージョンとプロフェッショナル バージョンを購入できます

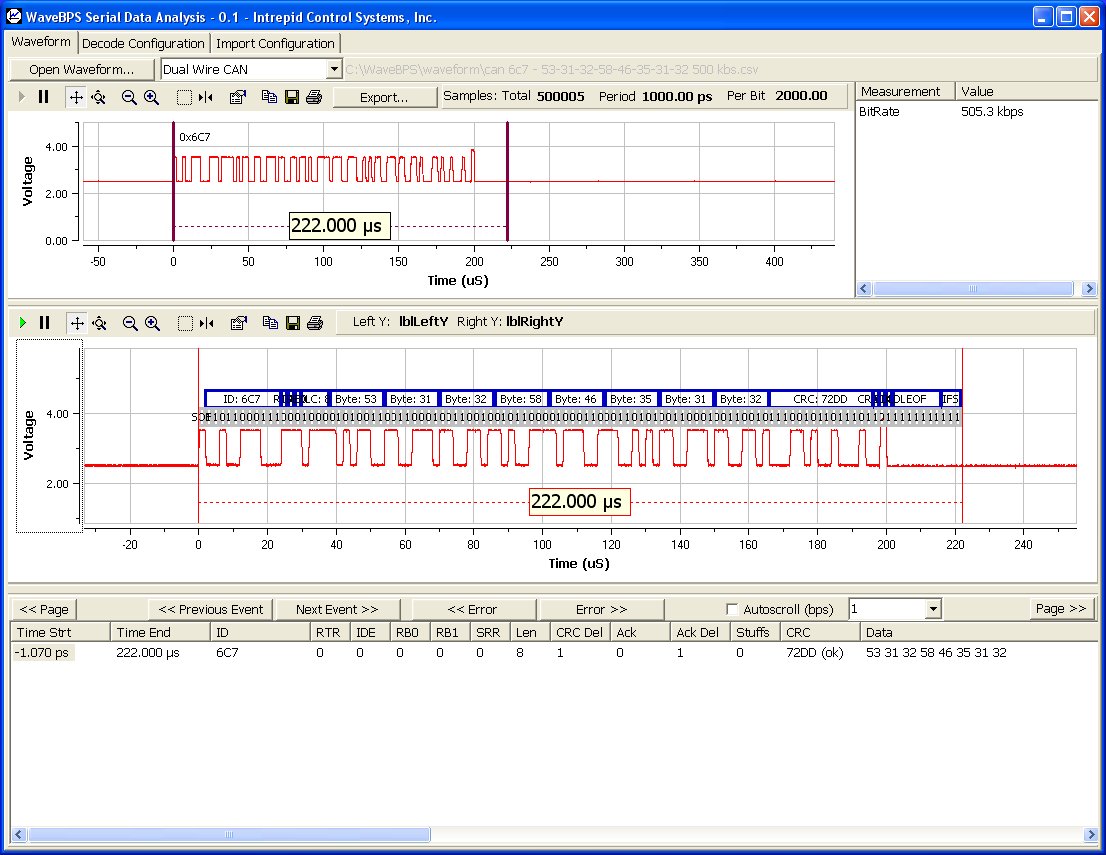

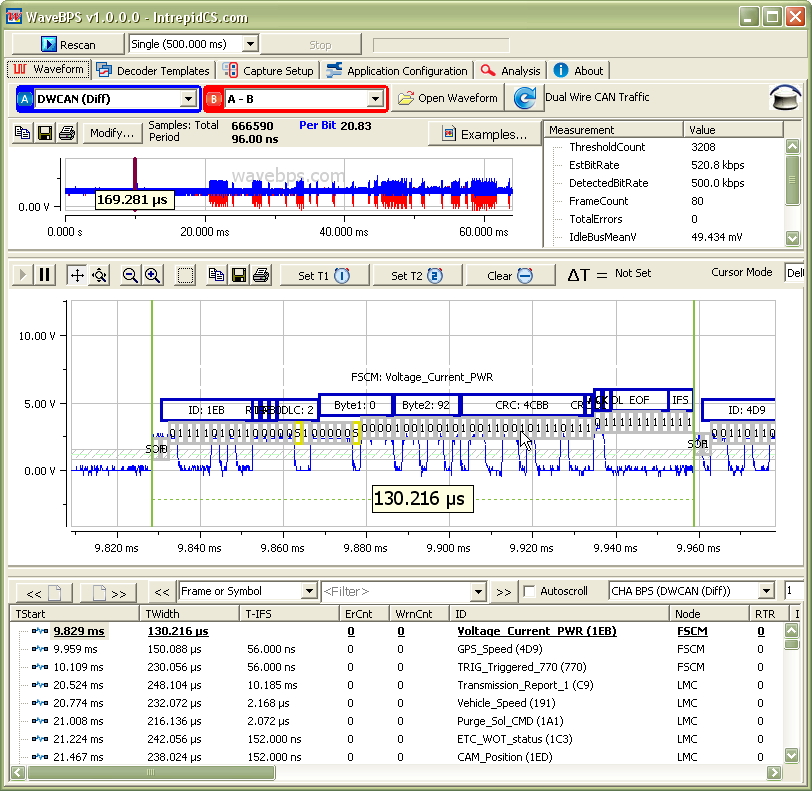

DW CAN Waveform

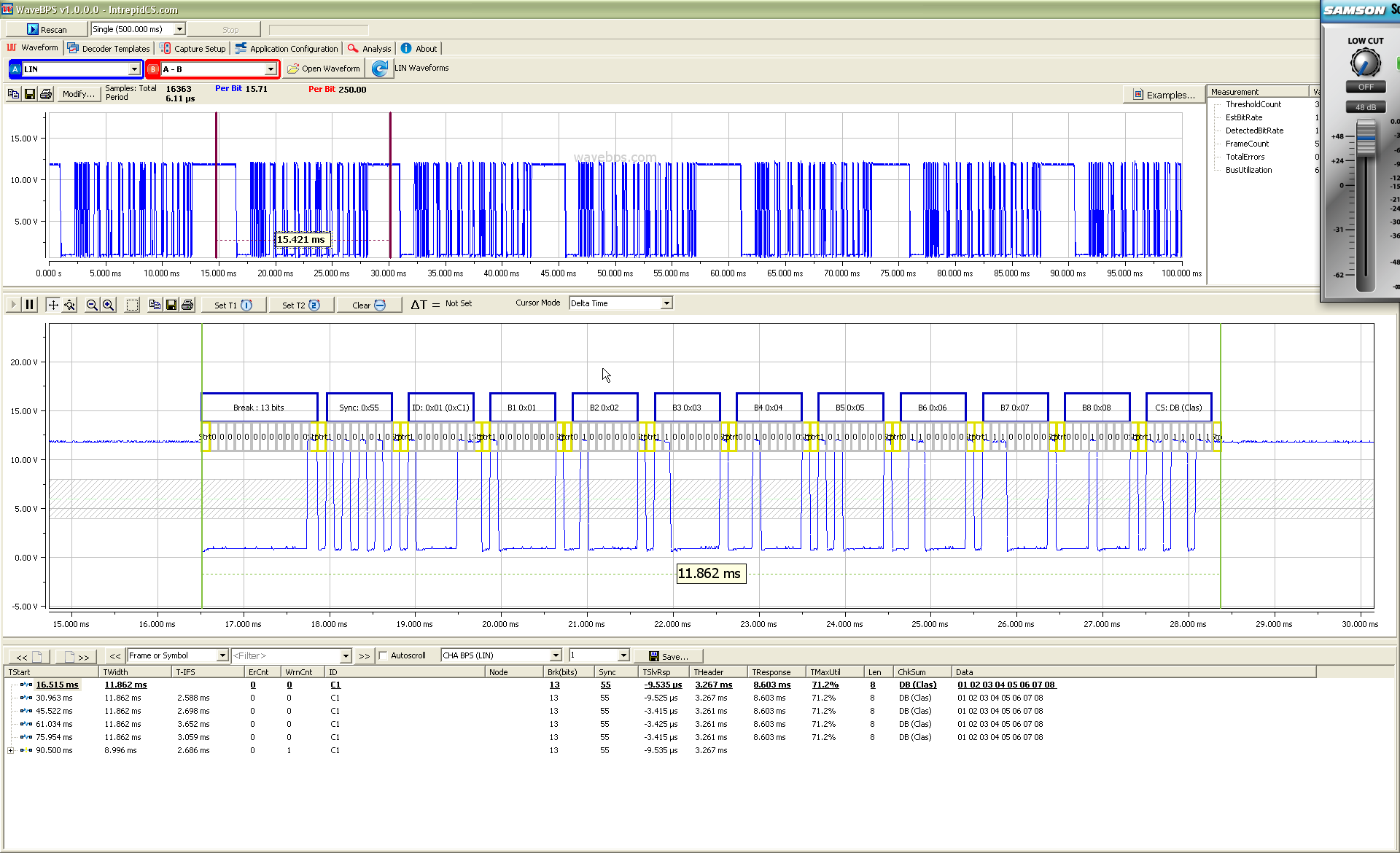

LIN Bus Waveform

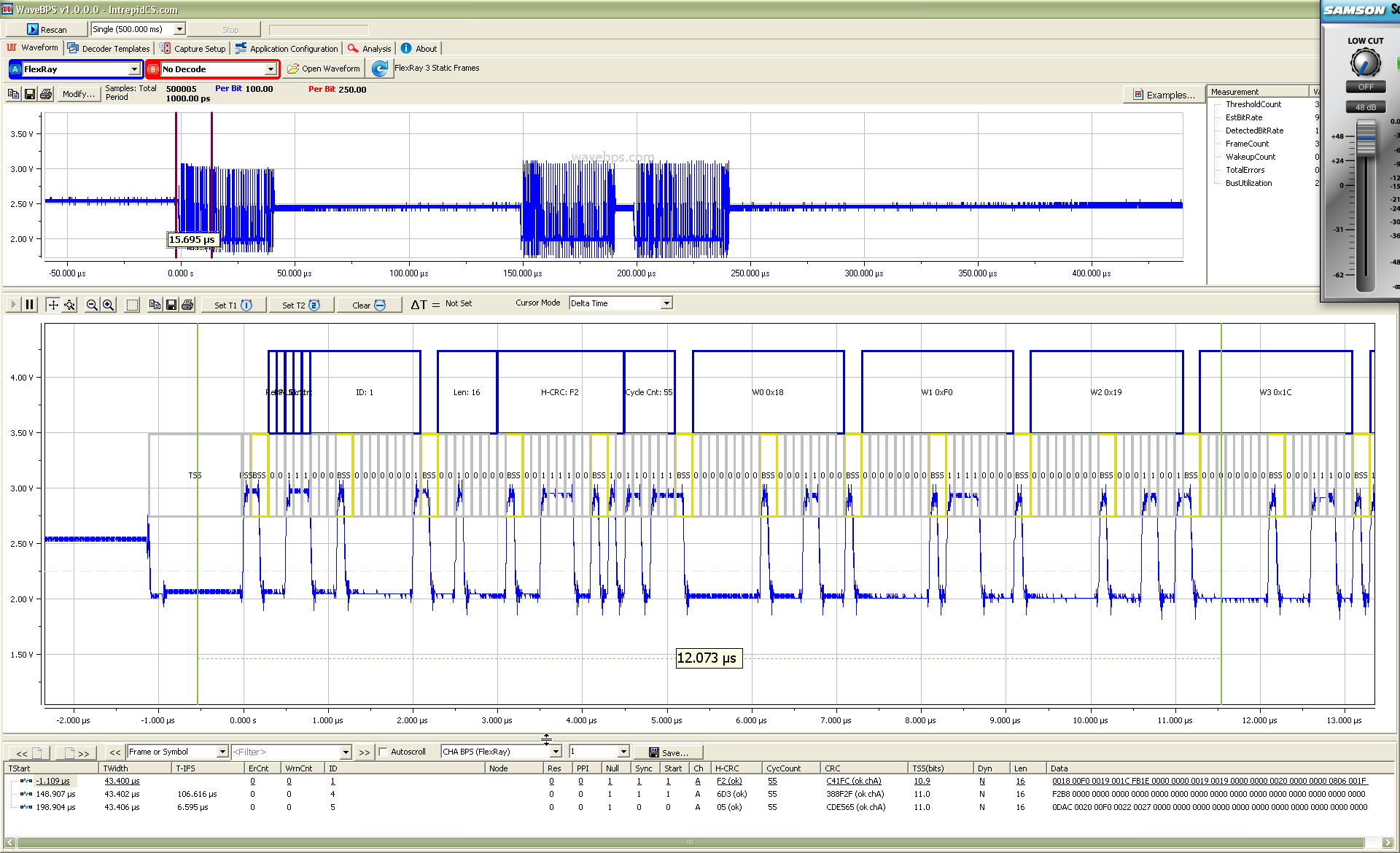

FlexRay Waveform

USB オシロスコープの機能



WaveBPS は、PicoScope USB オシロスコープから直接データをキャプチャします。モデルによって異なりますが、WaveBPS は最大 4 チャネル、1 GS/s のサンプリング レート、および 128 メガサンプルのメモリ長をサポートします。ハードウェア トリガーの場合、このスコープは、CAN エラー トリガー、標準スコープ アナログ トリガー、および Intrepid ValueCAN3 または neoVI FIRE を使用した CAN/LIN スクリプトベースのトリガーを提供します。WaveBPS は、一般的なオシロスコープからキャプチャした波形ファイルをロードすることもできます。

WaveBPSの生産性機能

WaveBPS は主にユーザビリティを考慮して設計されています。ソフトウェアは見ている波形を理解するので、それらをすばやくナビゲートしてイベントやエラーを見つけることができます。マウスとキーボードが完全にサポートされているため、必要な情報をすばやく見つけることができます。強力なカーソル測定により、持続時間、電圧レベル、バス使用率をすばやく判断できます。

輸出支援

検査中の波形の重要な領域を特定したら、他のユーザーが表示できるように波形サブセットをエクスポートできます。

シリアル データ デコードのサポート

WaveBPS は、FlexRay、CAN、LIN、UART (J1708、K-Line、SCI、RS232、GM CGI)、J1850、SPI、および I2C でのシリアル デコードをサポートします。これらのプロトコルのボーレート、しきい値、およびその他の設定は、ユーザーが完全に構成できます。さらに、特殊なプローブやその他の非標準電圧要件の必要に応じて、電圧範囲を構成できます。WaveBPS は、Single Wire CAN 用の GMLAN 3110 高速モード スイッチもサポートしています。

テストの自動化

WaveBPS には、他のアプリケーションからのリモート制御と分析を可能にする TCP/IP ソフトウェア API があります。これには、Vehicle Spy スクリプトを使用して WaveBPS を制御する機能が含まれます。

強力な分析

WaveBPS は統計ノード分析を実行できます。各自動測定はノードごとにグループ化され、スプレッドシート ファイルにエクスポートされます。
