ValueCAN 4
CAN 및 CAN FD용 저비용 고성능 차량 네트워크 인터페이스 제품군ValueCAN 4 시리즈는 CAN 및 CAN FD 네트워크를 위한 인트레피드의 차세대 저비용 고성능 인터페이스입니다. 4개의 관련 제품 제품군인 ValueCAN 4 시리즈는 CAN FD 지원, 증가된 버퍼 크기, 향상된 대기 시간 성능, 소프트웨어 제어 CAN 버스 종단, CAN 트래픽을 위한 향상된 LED 표시기, USB를 통한 장비 단독 작동, 보호용 고무가 있는 견고한 금속 케이스를 제공합니다. A형 또는 C형 커넥터로 고속 USB 2.0(480Mbps)을 지원합니다. 다중 채널 및 케이블 구성 옵션을 통해 1, 2 또는 4개의 CAN/CAN FD 채널을 지원할 수 있을 뿐만 아니라 LIN 및 이더넷/DoIP를 포함하는 옵션도 가능합니다.
주요 기능
- 각 채널에서 CAN의 경우 고대역폭 1Mb/s 전송 속도 및 CAN FD의 경우 최대 8Mb/s
- 이중 버퍼 CAN 변속기
- 완전한 USB 전원 공급
- 접지 또는 노이즈 문제를 해결하기 위해 PC와 완전히 절연됨
- 모든 모델에 고무 부트가 있는 견고한 금속 케이스
- 역 배터리 전압 및 전기적 과도 현상을 포함하여 가혹한 환경에서 살아남도록 전기적으로 강화됨
- 고속 점멸, 게이트웨이 및 ECU 시뮬레이션을 가능하게 하는 실시간 가속 및 장비 단독형 모드
- Vehicle Spy로 생성된 실시간 기능 블록 스크립트 및 C 코드를 로드하여 μs 단위의 해상도로 실행
- J1939, CAN의 OBD2, CAN의 키워드 프로토콜, UDS 진단, CCP/XCP, DeviceNET 및 CANOpen 지원
- 초고속 ECU 점멸을 위해 하드웨어에 구현된 CAN FD용 ISO15765
- 전체 Vehicle Spy 소프트웨어 패키지로 업그레이드할 수 있는 Vehicle Spy 평가판 소프트웨어 포함
- neoVI DLL 공개 API, J2534, Linux 및 RP1210 지원
- 64비트 타임스탬프를 25ns의 정확도로 설정

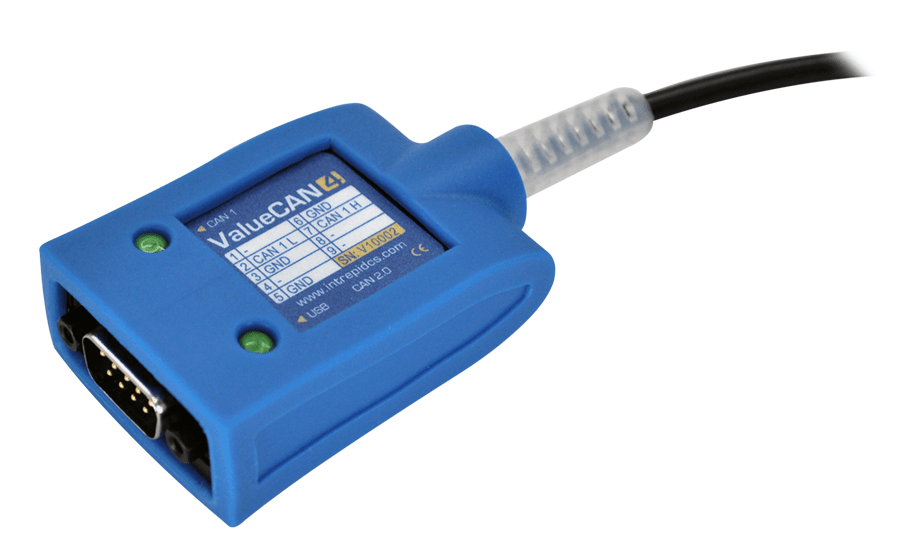

ValueCAN 4 제품군
| Feature | ValueCAN 4-1 | ValueCAN 4-2 | ValueCAN 4-4 | ValueCAN 4-2EL | ValueCAN 4 Industrial | |
| Networks | CAN / CAN FD Channels | 1x CAN FD | 2x CAN FD | 4x CAN FD | 2x CAN FD | 2x Galvanically Isolated CAN FD |
| ISO - Non ISO Switch | Yes | Yes | Yes | Yes | Yes | |
| SW Enabled CAN Termination | No | Yes | Yes | Yes | Yes | |
| LIN | - | - | - | 1 LIN | 1 Galvanically Isolated LIN | |
| Ethernet | - | - | - | 1x 100Mb (DoIP/XCP) | 1x 100Mb (DoIP/XCP) | |
| Power | Power | USB | USB | USB | USB | Terminal Block |
| Power Consumption | 240mA 10W | 240mA 10W | 240mA 10W | 240mA 10W | 9-42 VDC | |
| Voltage Range | 5 VDC (USB) | 5 VDC (USB) | 5 VDC (USB) | 5 VDC (USB), 7-40V (OBD) | 9-42 VDC | |
| Cables | USB Isolation | Yes | Yes | Yes | Yes | Yes |
| USB Options | USB Type A or USB C | USB Type A or USB C | USB Type A or USB C | USB Type A or USB C | USB C | |
| Network Connector Options | DB9 | DB9 | 4x DB9, OBD, or DB26 | DB26, OBD, or OBD + DB25 +DB9 | 5mm terminal strips | |
| Case | Case Material | Aluminum | Aluminum | Aluminum | Aluminum | Polyamide Plastic |
| Weight | 0.2 lbs | 0.2 lbs | 0.6 - 0.8 lbs | 0.6 - 0.8 lbs | 0.5 lbs | |
| Mounting | - | - | - | - | DIN Rail Mount | |
| Status LEDs | - | 1x Device Status (in strain relief) | 4x Light Rings | 4x Light Rings | 2x Status LEDs | |
| Network LEDs | CAN1, USB | CAN1, CAN2 | CAN1-CAN4 | CAN1, CAN2, LIN, Eth | CAN1, CAN2, Eth Link, Eth Speed | |
| Other Features | Programmable CAN/USB LEDs | Yes | Yes | Yes | Yes | Yes |
| Standalone Capability | Yes | Yes | Yes | Yes | Yes | |
| High Level Protocol Support | J2534, RP1210 | J2534, RP1210 | J2534, RP1210 | J2534, RP1210, DoIP | J2534, RP1210, DoIP | |
| DLL Support | Yes | Yes | Yes | Yes | Yes | |
| ISM (Embedded C) | Yes | Yes | Yes | Yes | Yes | |
| Certifications | Compliance | CE, UKCA | CE, UKCA | CE, UKCA | CE, UKCA | CE, UKCA |
| IP 65 | Yes | Yes | Yes | Yes | No | |
| Temp. Range | -40 to 85deg C | -40 to 85deg C | -40 to 85deg C | -40 to 85deg C | -40 to 85deg C |
ValueCAN 4-2
- CAN FD 2개, 최대 8Mbps의 전송 속도
- Type A 및 C 커넥터 옵션이 있는 분리형 고속 USB 2.0(480Mbps)
- IP6X 밀폐 금속 인클로저(IP67 테스트 보류 중)
- icsneo40.DLL 및 J2534 지원
ValueCAN 4-4
- 4가지 차량 네트워크 인터페이스 커넥터 옵션:
- OBD2 1개
- DB-9 4개
- DB-26 1개
- 맞춤형 (자세한 내용은 인트레피드에 문의)
- CAN FD 4개
- 간편한 상태 모니터링을 위한 4개의 “랩어라운드” 컬러 LED
- 맞춤형 케이블이 더이상 필요하지 않음: OEM별 OBD2 또는 DB-9 핀 할당에 간단한 내부 PCB 카드 사용
- Type A 및 C 커넥터 옵션이 있는 분리형 고속 USB 2.0(480Mbps)
- IP65 밀폐 금속 인클로저
ValueCAN 4-2EL
- 세 가지 차량 네트워크 인터페이스 커넥터 옵션:
- OBD2 1개
- DB-26 1개
- 맞춤형 (자세한 내용은 인트레피드에 문의)
- CAN FD 2개
- LIN / K-Line 1개
- Ethernet (DoIP) 1개
- 간편한 상태 모니터링을 위한 4개의 “랩어라운드” 컬러 LED
- 맞춤형 케이블이 더 이상 필요하지 않음: OEM별 OBD2 또는 DB-9 핀 할당에 간단한 내부 PCB 카드 사용
- Type A 및 Type C 커넥터 옵션이 있는 분리형 고속 USB 2.0(480Mbps)
- IP65 밀폐형 금속 인클로저
ValueCAN 4 Industrial
-
CAN 2.0 2개와 역호환 가능한 독립적인 갈바닉 절연 CAN FD 채널
-
독립적으로 갈바닉 절연된 LIN 채널 1개도 K-Line용으로 구성 가능
-
표준 차폐 RJ45 소켓을 사용하여 USB 또는 이더넷 연결을 사용하여 구성 또는 모니터링
-
100mA를 지원하는 24V 및 200mA를 지원하는 12V
-
RAD-IO2 절연 아날로그, 디지털 또는 온도 인터페이스용 USB Type-C 연결
-
쉽게 장착할 수 있도록 DIN 레일에 스냅
