neoOBD 2 DEV

당신은 IoT를 알고 있고, 인트레피드는 차량 데이터를 얻는 방법을 알고 있습니다. neoOBD 2 DEV는 이러한 지식 영역을 결합하는 열쇠입니다. IoT에 대비한 형태의 차량 데이터를 얻는 것이 그 어느 때보다 쉬워졌습니다.

차량 네트워크에 대한 전체 액세스 권한이 있는 개방형 무선 ARM SoC

neoOBD2 DEV는 내장된 Wi-Fi ARM SoC, Bluetooth Low Energy ARM SoC 및 내장 GPS가 있는 LTE-M1/NB1/EGPRS 셀룰러 모뎀을 사용하여 CAN, CANFD, LIN 및 KLIN 네트워크용 연결 애플리케이션을 구축하기 위한 다목적 개발 보드입니다.

neoOBD2 DEV는 인트레피드의 Vehicle Spy PC 소프트웨어와 인터페이스하기 위한 USB 연결을 특징으로 합니다. 이를 통해 고객은 Vehicle Spy가 제공하는 모든 기능을 최대한 활용할 수 있습니다. Vehicle Spy는 진단, 노드/ECU 시뮬레이션, 데이터 수집, 자동 테스트 및 차량 내 통신 네트워크 버스 모니터링을 위한 단일 소프트웨어입니다.

주요 기능

• 최대 4개의 CAN FD
  • SW 전환 가능 CAN FD/SW CAN 1개
  • SW 전환 가능 LIN/K-Line 1개
  • 전환식 CAN FD 1개와 이더넷 연결
• 프로그래밍 가능한 3색 LED 4개
• 프로그래밍 가능한 푸시 버튼 1개
• 저전력 광역 (LPWA) LTE-M1 / NB1 / GPS 포함 EGPRS 모뎀
  • Quectel L76_LB GPS가 장착된 Quectel BG96 또는 Quectel BG95
• 32GB eMMC 스토리지

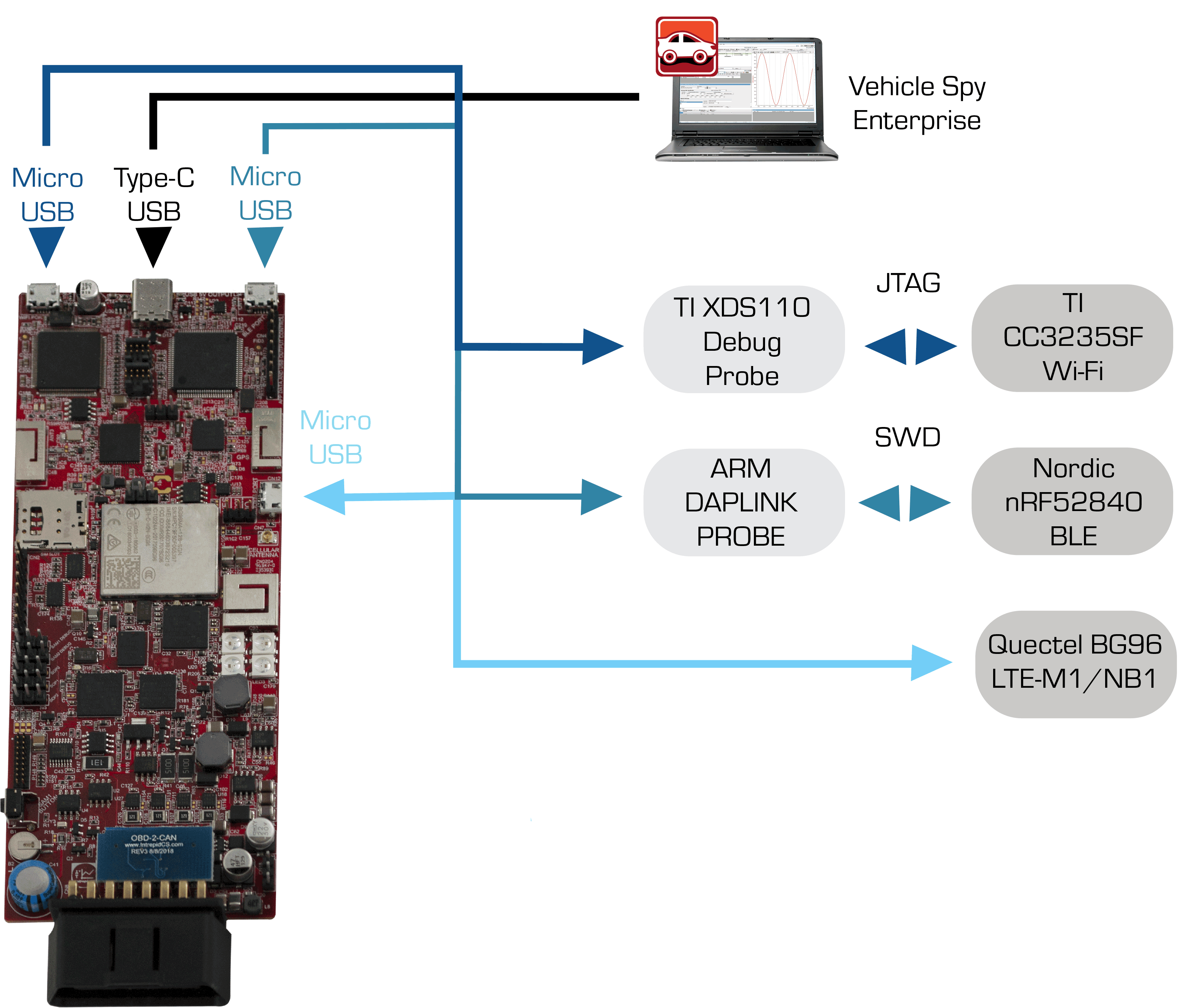

  온보드 USB – Wi-Fi 및 BLE SoC의 ARM Cortex M4 마이크로프로세서용 JTAG/SWD 디버그 프로브
• 임베디드 IoT 애플리케이션을 호스팅하는 Wi-Fi 및 BLE ARM SoC
• 인트레피드의 보안 API는 온보드 무선 ARM SoC에서 차량 네트워크 데이터에 대한 완전한 액세스를 제공합니다.
• AWS IoT Core 및 Microsoft Azure IoT Hub에서 사용할 수 있는 예제와 함께 Wi-Fi 및 BLE용 neoOBD2 SDK를 GitHub에 게시했습니다.
• OBD를 위한 범용 엔지니어링 도구로 데이터 로깅, 시뮬레이션 및 게이트웨이와 같은 광범위한 애플리케이션을 지원합니다.
• 차량 네트워크를 위한 새로운 사이버 보안 솔루션 프로토타입

자신만의 차량 IoT 솔루션을 자유롭게 만들 수 있습니다.

neoOBD2 DEV는 Intrepid의 Vehicle Spy PC 소프트웨어와 인터페이스하기 위한 USB 연결 기능을 제공합니다. 이를 통해 고객은 Vehicle Spy가 제공하는 모든 기능을 최대한 활용할 수 있습니다. Vehicle Spy는 진단, 노드/ECU 시뮬레이션, 데이터 수집, 자동 테스트 및 차량 내 통신 네트워크 버스 모니터링을 위한 단일 소프트웨어입니다.

Wi-Fi 애플리케이션의 경우 neoOBD2 DEV는 CC3235SF Simplelink Wi-Fi IoT MCU라는 Texas Instruments의 프로그래밍 가능 Wi-Fi MCU를 갖추고 있습니다. MCU는 Wi-Fi 스택을 완벽하게 구현하는 네트워크 프로세서와 사용자 애플리케이션을 호스트하는 데 사용할 수 있는 별도의 ARM Cortex M4 애플리케이션 프로세서가 포함된 듀얼 코어 SoC(System on Chip) 아키텍처를 특징으로 합니다. 이 애플리케이션은 TI에서 제공하는 고급 소프트웨어 API를 사용하여 Wi-Fi 네트워크 프로세서와 상호 작용합니다. 이것은 TCP, MQTT 및 HTTPS와 같은 네트워크 드라이버를 다시 발명할 필요가 없기 때문에 코드 크기와 시장 출시 시간을 크게 줄입니다.

BLE 애플리케이션의 경우 neoOBD2 DEV는 Bluetooth Low Energy, Bluetooth 메시, NFC, Thread 및 Zigbee를 지원하는 Nordic Semiconductor의 프로그래밍 가능 Bluetooth 5.2 SoC인 nRF52840을 특징으로 합니다. SoC는 간단한 API 호출을 사용하여 ARM Cortex M4 애플리케이션에서 액세스할 수 있는 완전히 구현된 Bluetooth 저에너지 프로토콜 스택을 갖추고 있습니다. 이 스택은 Bluetooth GAP, GATT, ATT, SM, L2CAP 및 링크 계층을 완벽하게 구현하고 등록된 BLE 서비스를 구현하는 라이브러리 세트와 함께 제공됩니다. 맞춤형 BLE 서비스 및 특성을 생성할 수 있는 완전한 자유가 있습니다. 이 SoC 접근 방식은 코드 크기와 시장 출시 시간을 크게 줄여 개발자가 BLE 프로토콜을 다시 발명할 필요 없이 애플리케이션 로직에 집중할 수 있도록 합니다.

neoOBD2 DEV에는 GPS가 내장된 LPWA LTE-M1 / NB1 / EGPRS 셀룰러 모뎀인 Quectel의 BG96도 있습니다. 인트레피드에서 제공하는 AT 명령 드라이버를 사용하여 CC3235SF Wi-Fi MCU 또는 nRF52840 BLE SoC에서 애플리케이션을 호스팅할 수 있는 옵션이 있습니다.

차량 네트워크 데이터에 액세스하기 위해 CC3235SF Wi-Fi SoC에서 실행되는 호스트 응용 프로그램은 Intrepid의 차량 네트워크 통신 API인 SIM(Intrrepid Secure Module) API를 사용합니다. ISM API는 호스트 응용 프로그램과 연결될 수 있는 사전 컴파일된 정적 C 라이브러리로 제공됩니다. API는 CAN, LIN 및 DoIP 이더넷 네트워크를 통해 메시지를 송수신하는 고급 C 기능으로 구성됩니다.

Vehicle Spy 애플리케이션 소프트웨어

Intrepid의 Vehicle Spy 소프트웨어는 neoOBD 2 DEV를 완벽하게 지원합니다. Vehicle Spy를 사용하면 모든 neoOBD 2 DEV 네트워크를 동시에 모니터링하고 전송할 수 있습니다. 장비 단독형 모드를 구성하려면 Vehicle Spy가 필요합니다. 사용자는 강력한 인터페이스를 활용하여 데이터베이스를 로드하고 장치에 다운로드하기 전에 스크립트를 작성 및 디버그할 수 있습니다.

장비 단독형 로깅, 스크립팅, 게이트웨이 및 시뮬레이션

PC 인터페이스로 작동하는 것 외에도 neoOBD 2 DEV는 장비 단독형 모드에서 작동할 수 있습니다. 실시간 스크립트를 실행하고 내부 플래시 메모리에 데이터를 기록하며 ECU 및 게이트웨이를 시뮬레이션할 수 있습니다. 또한 이러한 기능을 통해 플래시 메모리의 데이터를 사용하여 ECU를 리플래시하는 스크립트를 실행할 수 있습니다.
