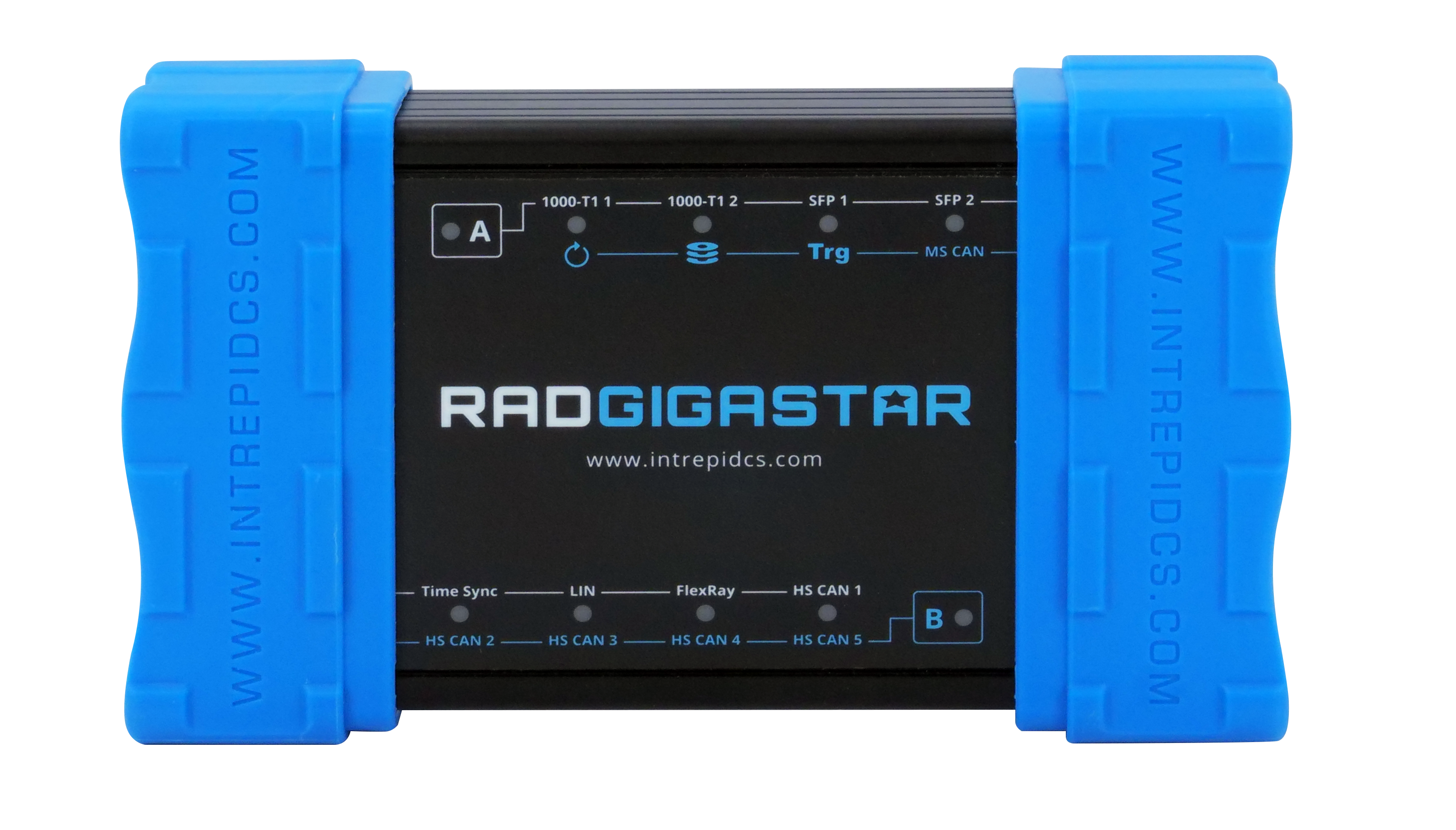

RAD-Gigastar
1000Base-T1 활성 탭, 게이트웨이, 미디어 컨버터, 차량 인터페이스 및 데이터 로거RAD-Gigastar는 다용도의 차량용 이더넷 네트워크 탭입니다. RAD-Gigastar는 액티브 탭, 미디어 컨버터, 차량 인터페이스 및 이더넷 데이터 로거로 작동합니다.
RAD-Gigastar는 광/구리 SFP 송수신기를 지원하는 추가적인 SFP 케이지 쌍을 사용하여 100/1000BASE-T1* 연결 한 쌍을 모니터링할 수 있습니다. 또한 RAD-Gigastar는 Ethernet-to-Ethernet 또는 CAN-Ethernet 게이트웨이를 만들기 위해 프로그래밍 가능한 게이트웨이로 작동할 수도 있습니다.
RAD-Gigastar는 모든 표준 이더넷 장치, 랩톱 또는 데이터 로거를 100/1000BASE-T1과 호환되도록 합니다. 차량용 이더넷 기능 외에도 ISO CAN FD 채널 6개, FlexRay 채널 2개, 장비 단독 작동형 기능을 제공합니다.
애플리케이션
- ECU 레벨 및 시스템 레벨 자동화 테스트
- 차량용 이더넷 탭
- 차량용 이더넷과 CAN FD 또는 FlexRay 게이트웨이 연결
- 차량용 이더넷 또는 CAN FD를 통한 SoAd/DoIP/ISO 15765 재점멸
- 차량용 이더넷을 위한 장비 단독형 데이터 로깅
기능
- Marvell 88Q2112 PHY를 사용하는 100/1000BASE-T1 2개
- 100BASE-TX/1000BASE-T/1000BASE-X SFP 포트 2개
- 선택 가능한 온보드 종단 기능이 있는 ISO CAN FD 채널 6개
- 온보드 종단을 선택할 수 있는 FlexRay 수신 채널 2개
- LIN/K Line 1개
- DoIP 활성화 라인 1개
- SFP2를 통한 100/1000BASE-T1, 100BASE-TX, 1000BASE-T 및 1000BASE-X1 및 기타 PHY 간의 유연한 미디어 변환.
- 장비 단독형 모드, Datalogger 모드, Wireshark 및 Vehicle Spy 완벽 지원
- 최대 480Mbps의 속도로 내부 NVM에 로깅(선택적 NVM 저장 공간 최대 512GB)
- Intrepid Time Sync(ITS)는 다른 인트레피드 도구 및 자동 로거 시스템과의 하드웨어 동기화 제공
- 구성에 따라 절연된 USB 3.1 연결 또는 PC 연결용 기가비트 이더넷(1000BASE-T)
- 5.5-60V의 전원 범위, 차량 내 전원과 호환 가능
- 버튼을 눌러 모드, 마스터/슬레이브 및 속도 설정 제어
- 링크, 오류 및 활동 상태를 표시하는 멤브레인 LED
- 자동 전원 관리 작동 모드
- 이더넷 또는 CAN FD 채널을 사용한 인트레피드 시간 동기화
* – BroadR-Reach® 장치도 지원됩니다. 1 – 1000BASE-X는 SFP를 통해 지원됩니다. 2 – 인트레피드와 SFP 호환성을 확인하십시오.
활성 탭 구성
RAD-Gigastar의 주요 용도는 활성 탭으로 작동하여 한 쌍의 차량용 이더넷 장치 사이에 투명하게 끼우는 것입니다. 이것은 ECU-to-switch 또는 ECU-to-ECU 링크일 수 있습니다. 탭된 링크의 각 장비에서 전송된 트래픽은 파트너에게 전달되어 네트워크의 원활한 동작을 보장합니다. 또한 모든 메시지/스트림의 복사본은 RAD-Gigastar의 기가비트 이더넷 링크를 통해 PC로 전송되며, 여기서 Vehicle Spy Enterprise 소프트웨어를 사용하여 분석할 수 있습니다.
미디어 컨버터 모드
RAD-Gigastar는 100/1000BASE-T1, 100BASE-TX, 1000BASE-T, 1000BASE-X에서 표준 10/100/1000 이더넷으로 미디어 컨버터 역할을 할 수 있으며, 이는 PC를 100/1000BASE-T1 호스트 또는 스위치에 연결하는 데 유용합니다. 이를 통해 노드를 시뮬레이션하거나 직접 진단 또는 ECU 점멸을 수행할 수 있습니다. 또한 “pure” 미디어 컨버터 모드는 메시지의 캡슐화를 비활성화하고 서로 다른 비트 전송률의 미디어 간 연결을 허용하며 필요에 따라 버퍼링합니다.
장비 단독형 로깅, 스크립팅 및 시뮬레이션
RAD-Gigastar는 실시간 스크립트를 실행하고 최대 480Mbps의 속도로 내부 NVM에 데이터를 기록할 수 있습니다(선택적 NVM 저장 공간 최대 512GB). RTC(Real Time Clock) 백업 및 슈퍼캡 로깅 보호와 같은 기능을 통해 RAD-Gigastar는 예기치 않은 전원 장애 및 크랭크 이벤트로부터 데이터를 보호합니다.
Intrepid Time Sync
RAD-Gigastar는 Intrepid Time Sync 형식을 사용하여 다른 인트레피드 도구 및 자율 로거 시스템과 연결할 수 있습니다. ITS는 독점적인 방법을 사용하여 연결된 모든 장비에 매우 엄격한 마이크로초 타이밍 동기화를 제공합니다. 예를 들어 RAD-Gigalog와 RAD-Gigastar 사이에 ITS를 사용하면 RAD-Gigalog로 최대 6테라바이트의 멀티기가비트 데이터 스트림을 기록하고 RAD-Gigastar로 더 많은 데이터를 기록할 수 있습니다. 두 데이터 세트가 모두 완전히 동기화됩니다.
중앙 게이트웨이 테스트
RAD-Gigastar는 중앙 게이트웨이를 테스트하도록 고유하게 구성되어 있습니다. 이더넷 포트 4개와 CAN FD 네트워크 6개를 사용하여 중앙 게이트웨이의 “clean” 및 “dirty” 쪽에 연결합니다. 모든 데이터는 10ns 이상의 정확도로 동기화됩니다.
차량용 이더넷 PHY 테스트
RAD-Gigastar의 사용자 친화적이고 강력한 설계를 통해 물리적 계층/PHY 문제를 검증하고 디버깅할 수 있습니다. RAD-Gigalog는 신호 품질 측정, master/slave 또는 협상 모드 및 PHY에서 사용할 수 있는 기타 품질을 포함한 PHY 수준의 정보를 제공합니다.
