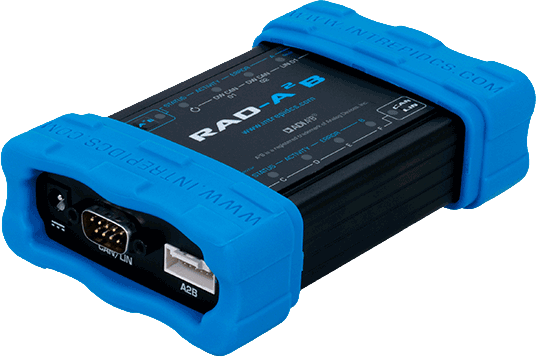

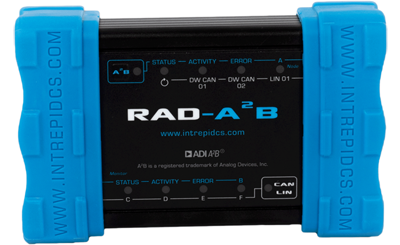

RAD-A2B
차량용 오디오 버스 및 네트워크 모니터링 솔루션인트레피드는 최첨단 A2B(Automotive Audio Bus®) 테스트 도구를 만들기 위해 아날로그 장비와 협력 관계를 맺었습니다. A2B 기술을 사용하면 2선 인터페이스가 다중 소스 오디오 시스템을 사용하여 오디오 및 제어 데이터를 전송할 수 있습니다. 이 기술은 차량의 어느 부분에서나 오디오의 저비용 전송, 능동형 소음 제거 및 차량 내 음성 인식을 가능하게 합니다.
RAD-A2B는 아날로그 장치의 A2B 기술을 2개의 CAN/CAN-FD 송수신기와 1개의 LIN 채널과 결합하여 하나의 타임스탬프 로그에 혼합 네트워크 메시지를 허용합니다. RAD-A2B 도구에는 A2B 수신 전용 모니터링을 위한 채널 1개와 에뮬레이터 노드 역할을 할 수 있는 채널 1개가 포함되어 있습니다.
A2B 도구는 Intrepid Controls의 세계적으로 유명한 Vehicle Spy 애플리케이션과 조화롭게 작동합니다. Vehicle Spy에서는 A2B 실시간 데이터, 제어 프레임, I²C 데이터, 시각적 참조를 위한 실시간 오디오 미터 및 스트림 캡처 기능을 볼 수 있습니다. 에뮬레이터 노드로 사용하는 경우 다운스트림 점멸을 포함한 전체 A2B 노드 시뮬레이션이 허용됩니다(향후 업데이트 시 사용 가능).
애플리케이션
- 대기 시간 없이 A2B 버스 트래픽 복사
- A2B 슈퍼프레임 및 A2B 오류 해독
- 업스트림 및 다운스트림 오디오 레벨을 사용하여 실시간으로 다중 채널 실시간 오디오 모니터링
- 노드 추적 및 보기 토폴로지 초기화
- A2B 버스에서 I2C 데이터, GPIO 상태 및 인터럽트 이벤트를 모니터링하는 단일 도구
- USB 2.0(GM DPS, Ford DET, DiagRA, Chrysler CDA)을 통한 J2534 및 RP1210 지원 인터페이스로 사용
- 프로토타입 A2B 시스템을 신속하게 조립하여 성능을 특성화하고 프로덕션 프로토타입에 앞서 트레이드 오프를 평가합니다.
기능
- A2B 버스 모니터 노드 1개
- A2B 에뮬레이터 노드 1개
- DW CAN-FD 채널 2개
- 소프트웨어 지원 CAN 종단 2개
- LIN 채널 1개

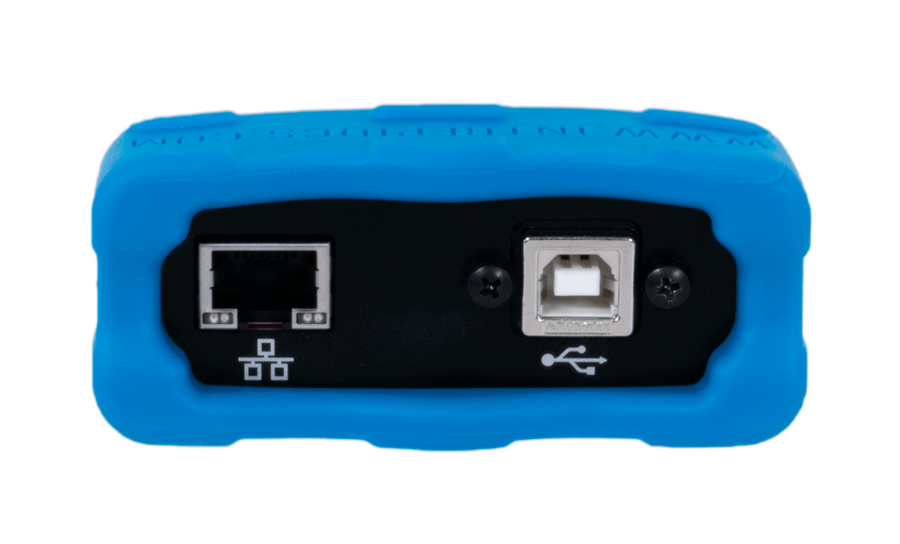

- DoIP, XCPoE과 함께 사용 가능한 기가비트 이더넷(1000BASE-T) 1개; 1000BASE-T 포트를 Rad-Moon 또는 Rad-Moon2 컨버터와 함께 사용하여 차량용 이더넷 추가 설정 가능
- 프로그래밍 가능한 3색 LED 10개
- 링크, 오류 및 활동 상태 표시 멤브레인 LED
- 팬텀 전원 가능
