RAD-Moon

100BASE-T1 이더넷 미디어 컨버터(BroadR-Reach 호환)

기존 이더넷과 차량용 이더넷 간 격차 해소

RAD-Moon은 기존의 4와이어 10/100 이더넷 포트가 있는 PC에 BroadR-Reach®/100BASE-T1 차량용 이더넷 장치를 연결할 수 있는 미디어 컨버터입니다. 저렴한 비용, 소형 크기 및 고성능을 갖춘 RAD-Moon은 차량용 이더넷 환경에서 모니터링, 분석, 진단 및 기타 애플리케이션에 이상적입니다.

간편하고 저렴하면서도 강력한 솔루션

RAD-Moon에는 내부적으로 연결된 두 가지 이더넷 물리 계층 구현(PHY)이 포함되어 있습니다. BroadR-Reach®와 기존의 10/100 꼬임 쌍선 이더넷입니다. 데이터가 두 연결을 통해 수신될 때마다 다른 연결에서 자동으로 전송되어 연결된 두 장치 사이에 원활한 링크가 생성됩니다. 전이중 방식이 지원되므로 양방향으로 동시에 데이터를 보낼 수 있습니다.

주요 기능

  • 산업 표준 Mini-USB 연결을 통해 구동
  • 4선식 100BASE-TX 이더넷 PHY에 직접 연결된 100BASE-T1 PHY(NXP)
  • 연결된 차량용 이더넷 장치에 대한 자동 마스터/슬레이브 구성

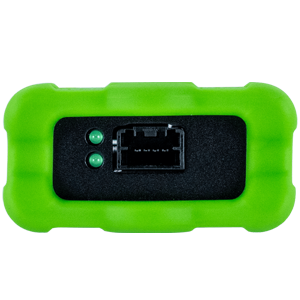

  • 차량용 이더넷 연결을 위한 Molex Mini50

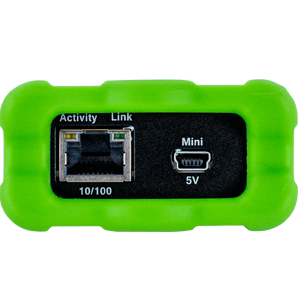

  • 100Mb/s 이더넷 네트워크용 자동 구성이 있는 10/100 이더넷 연결용 표준 RJ-45
  • 두 연결 모두에 대한 Link 및 activity LED
  • 두 PHY에서 동시 데이터 전송 및 수신을 위한 전이중 지원

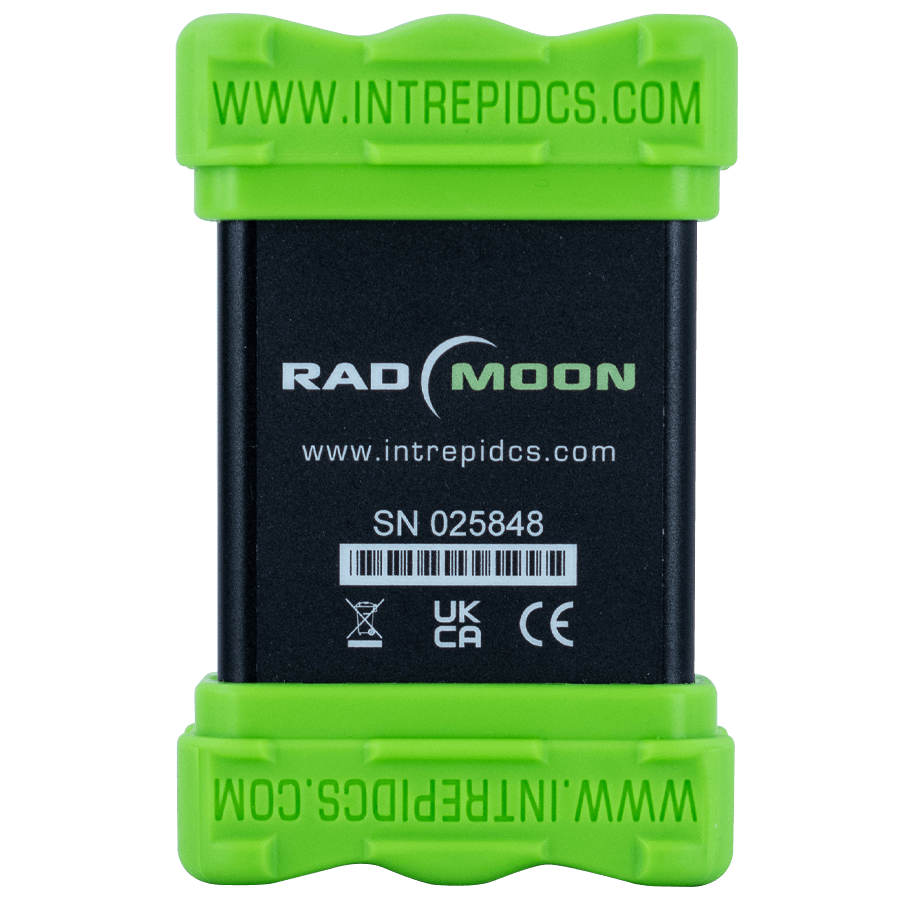

  • 내구성을 위한 고무 범퍼가 있는 견고한 알루미늄 인클로저
  • 이더넷 케이블 및 USB 케이블 포함



RAD- Moon

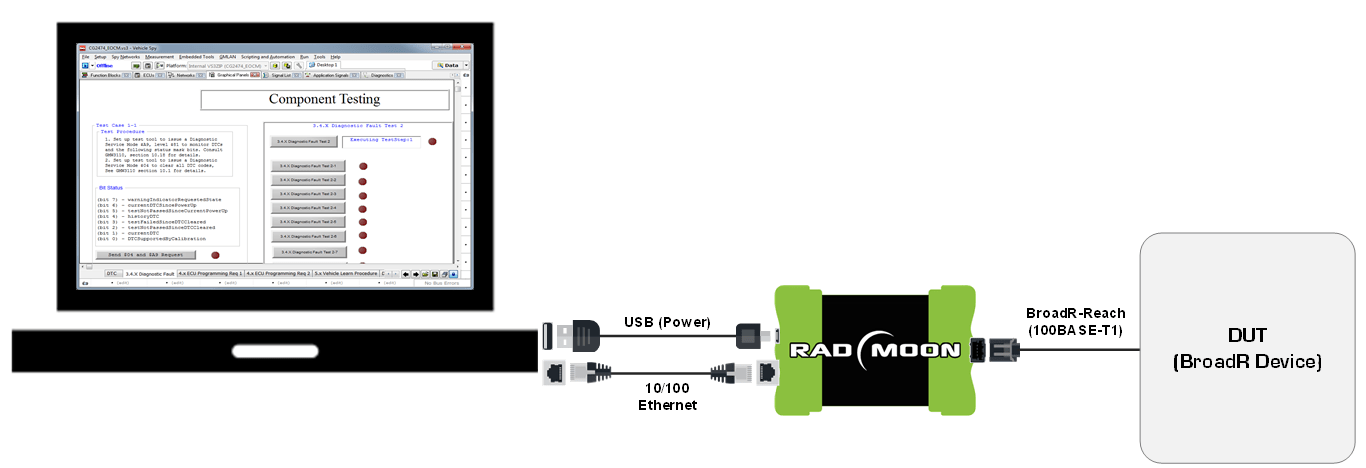

RAD-Moon 연결 다이어그램

RAD-Moon Connection Diagram

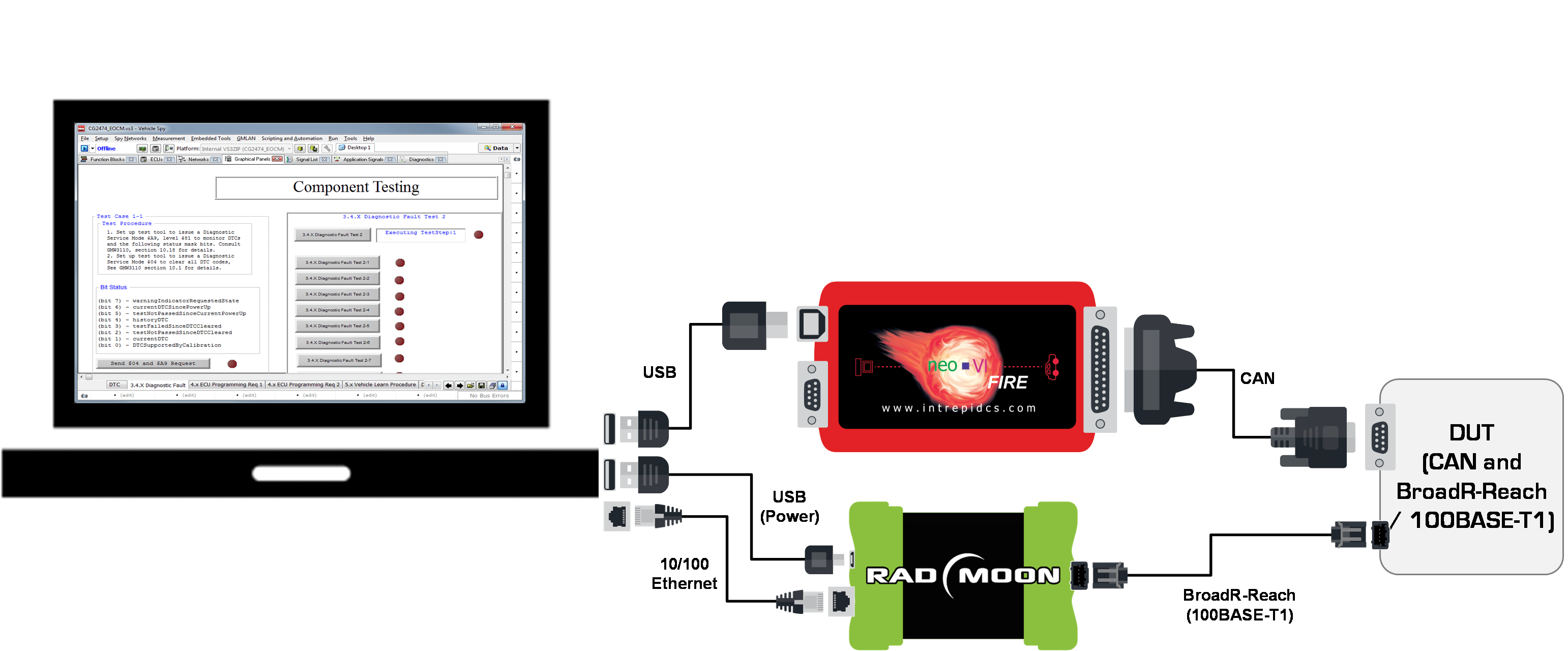

RAD-Moon 및 neoVI FIRE 연결 다이어그램

RAD-Moon은 NeoVI FIRE와 같은 다른 인트레피드 하드웨어와 함께 사용하여 차량용 이더넷, CAN, LIN 및 FlexRay 연결을 제공할 수 있습니다.

RAD-Moon with neoVI FIRE Diagram
